详细介绍
| 品牌 | 霍尔德•电子 | 产地类别 | 国产 |
|---|---|---|---|
| 应用领域 | 电气 |
一、产品简介

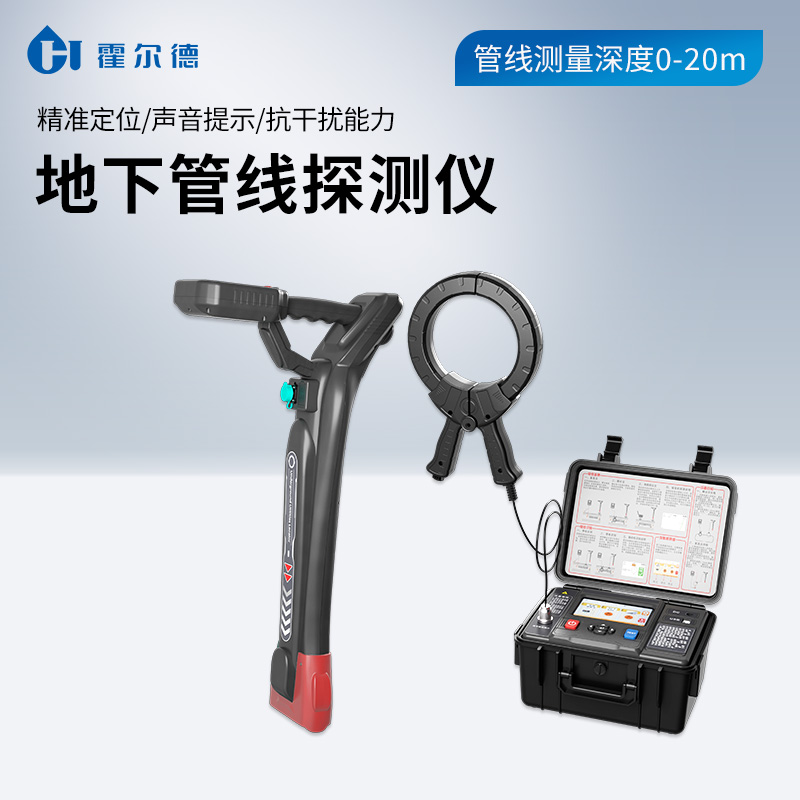

电缆故障定位仪是一款集路径探测、电缆识别、故障查找于一体的高性能非开挖地下管线检测设备，由发射机、发射电流钳、接收机、柔性电流钳、连接测试线及选配 A 字架组成，可在非开挖条件下完成金属管线、地下电缆的路径探测、普查与深度测量；设备采用全数字化高精度采样及多重滤波抗干扰技术，具备经典定位、导线巡航、信号畸变测量等多种模式，支持 11 种主动、3 种被动探测频率，发射机支持直连、耦合、感应三种信号输出方式，数字功率可调且自带自动匹配与保护功能；其电缆识别功能可精准区分带电与停电电缆，支持预先标定后远端识别，自动标识目标线缆，搭配大口径柔性电流钳实现非接触安全检测，广泛适用于市政规划、供电运维、管线管理维护等场景，是管线检测与维护的专业仪器。
二、电缆故障定位仪的产品特点
1. 多种探测模式：经典定位模式，导线巡航模式、信号畸变测量模式；
2. 经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。
3. 导线巡航模式：360°方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作
4. 信号畸变测量模式：同时显示波峰波谷波形，在无畸变现场，峰值和谷值位置应一致，现场形状应相对于中心线对称。
5. 电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。
6. 全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。
7. 多种探测频率：11种主动探测频率和3种被动探测频率。
8. 发射机多种信号输出方式：直连输出、卡钳耦合、感应法。
9. 发射机数字放大功率输出，全自动阻抗匹配，全自动保护。
三、技术参数
1、接收机规格
| 功 能 | 管线探测（线缆位置跟踪、方向显示、深度测量、电流测量）、电缆识别、A字架故障查找（选配功能) |
| 电 源 | 8.4V大容量可充锂电池 |
| 输入方式 | 内置接收线圈、柔性卡钳、A字架（选配功能) |
| 接收频率 | 主动探测频率：640Hz、1.28kHz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz； 工频被动探测频率：50Hz、60Hz、250Hz； 射频被动探测频段：中心频率分为32.7kHz、65.6kHz、81.9kHz、197kHz； |
| 管线探测模式 | 宽峰法、窄峰法、音谷法 |
| 管线探测显示 | 经典定位模式，导线巡航模式，信号畸变测量模式 |
| 管线探测检测范围 | 直连法：一般可以达到线缆长度0~20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定； 耦合法：一般可以达到线缆长度0~10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定； 感应法：适用于埋地深度小于2m的线缆； |
| 深度和电流 | 实时显示电缆深度和电流值 |
| 管线测量深度 | 0~20m |
| 深度精度 | 平面位置精确定位精度：±5%（埋深在0~3m）； 目标电缆或管线的中心轴线位置：-10%（埋深在3m~20m）； |
| 正误提示 | 排除邻近电缆干扰，在测量有邻近电缆时，根据邻近电缆反馈的不同信号强度与测量电流相位可以区分邻近电缆的测量，在跟踪电缆的过程中，观察相位表盘和指针指向，区分被测线缆和邻近线缆 |
| 声音指示 | 随信号强度变化的调频音调 |
| 抗干扰显示 | 绿色：无干扰； 绿色：良好（结果可信）； 红色：严重干扰（结果不可信）； |
| 抗干扰能力 | 极窄的接收频带，独特的数字处理方法，能充分抑制邻近运行电缆及管道的工频及谐波干扰 |
发射机规格
| 功 能 | 多种频率信号发射方式 |
| 电 源 | 10.8V大容量可充锂电池 |
| 输出方式 | 直连法、耦合法、感应法 |
| 输出频率 | 640Hz，1.28kHz，2.56kHz，3.20kHz，4.09kHz，8.19kHz，10.2kHz，32.7kHz，65.6kHz，81.9kHz，197kHz |
| 输出模式 | 自动识别，根据不同配件自动识别 |
| 输出功率 | 15W max，9档可调 |
| 阻 抗 | 全自动实时阻抗匹配和保护功能 |
| 直连输出电压 | 150Vpp max |
| 电路保护 | 具有过载和短路保护 |
| 液 晶 | 5寸LCD彩屏液晶 |
| 触 摸 | 有，电容触摸 |
| 仪表尺寸 | 约320mm(长)×275mm(宽)×145mm(高) |
| 质 量 | 发射机约3.85kg；发射钳约1.18kg |
